Замок FERMOD 521 предназначен для установки на распашные холодильные двери толщиной от 80 до 120 мм. Грамотная установка замка обеспечит плотное прилегание двери к проему, а также долгую и надежную работу механизма. Представляем пошаговую инструкцию, из которой вы узнаете, как правильно установить и снять замок «Фермод», чтобы он работал эффективно и без сбоев.
Для монтажа вам понадобится:
- шуруповерт с крестообразной и плоской битами или отвертки
- ключ на 7
- ключ шестигранный
Важно: замок необходимо монтировать только после установки дверного полотна!

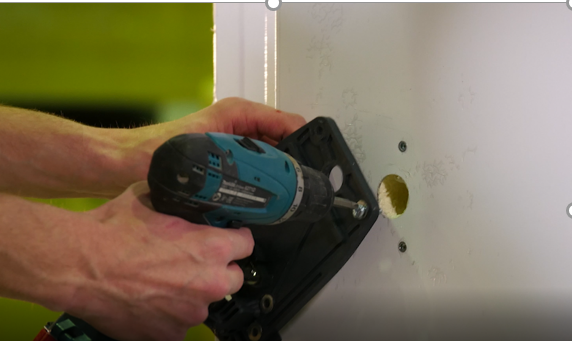

1. Установите с наружной стороны опорную пластину замка на четыре винта М5

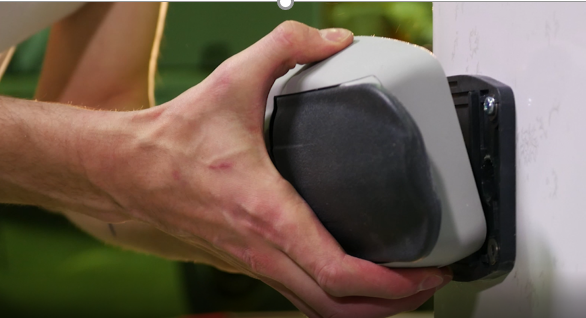

2. Наложите на пластину внешнюю часть замка

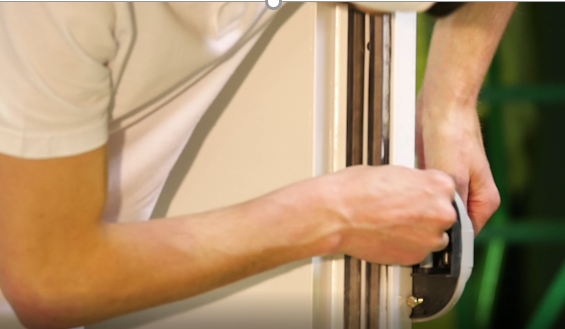

3. С торцевой стороны замка прикрутите внешнюю часть двумя винтами М5

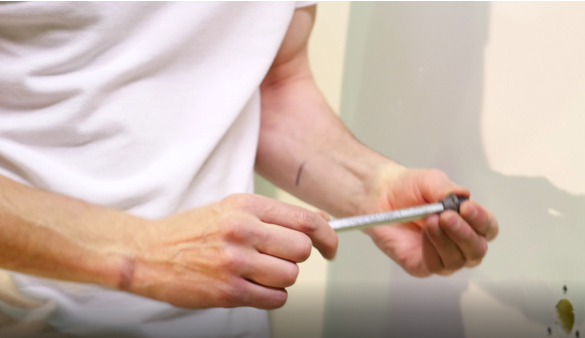

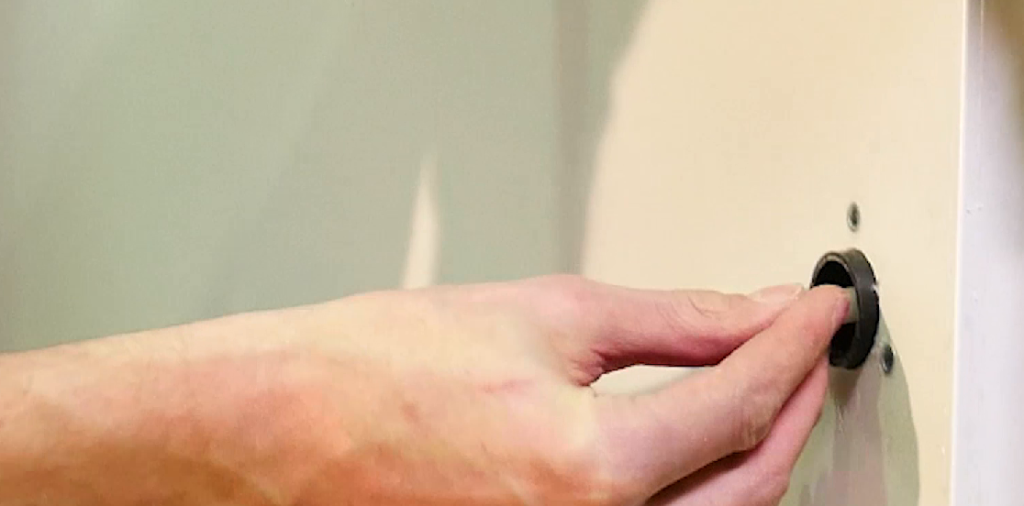

4. Изнутри через отверстие полотна установите пластиковую гайку и заверните ее с помощью шестигранного ключа

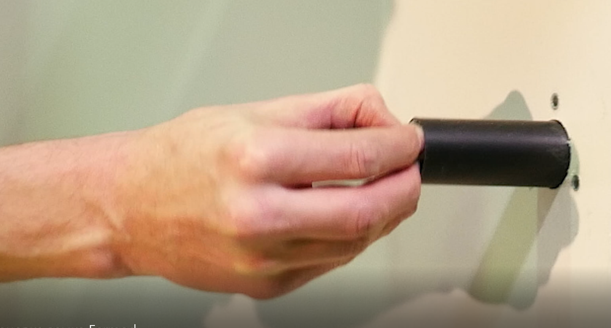

5. Установите пластиковую втулку и пластиковый толкатель

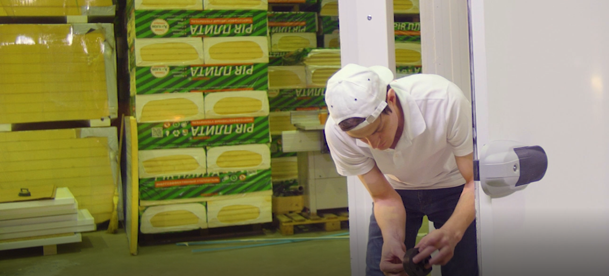

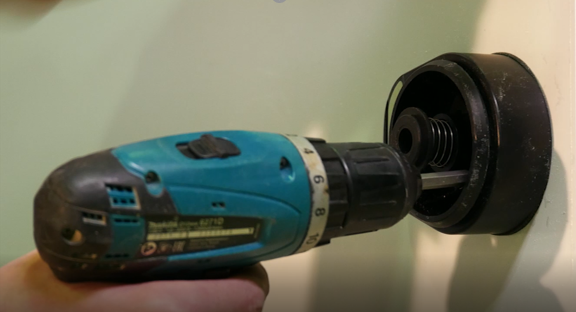

6. Установите внутреннюю часть замка и закрепите ее с помощью трех винтов
7. Наденьте резиновую заглушку на внутреннюю часть замка

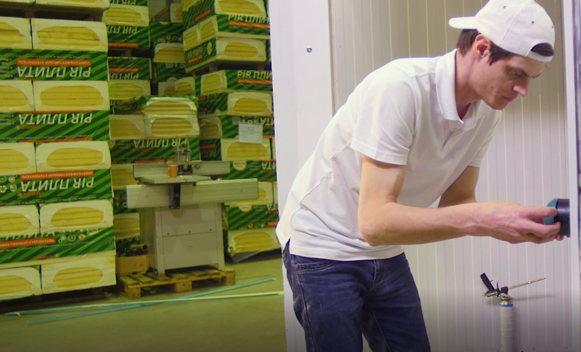

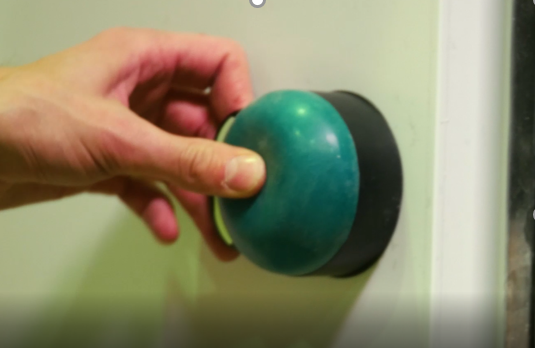

8. Проверьте работоспособность замка

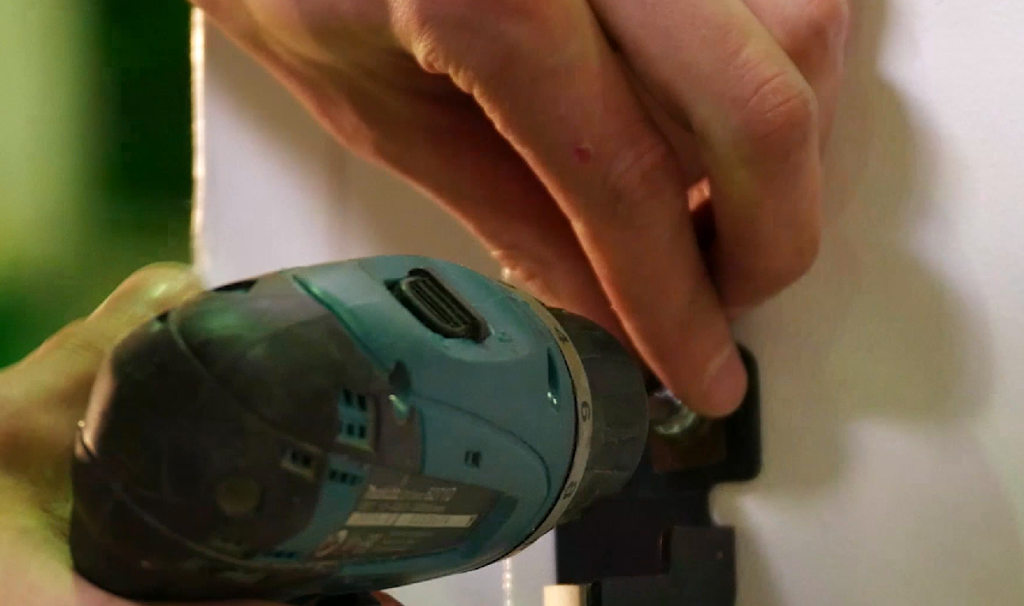

9. На лицевую часть рамы закрепите кронштейн защелки
10. Отрегулируйте прижим нижнего уплотнителя, прижим уплотнителя со стороны петель путем регулировки петель

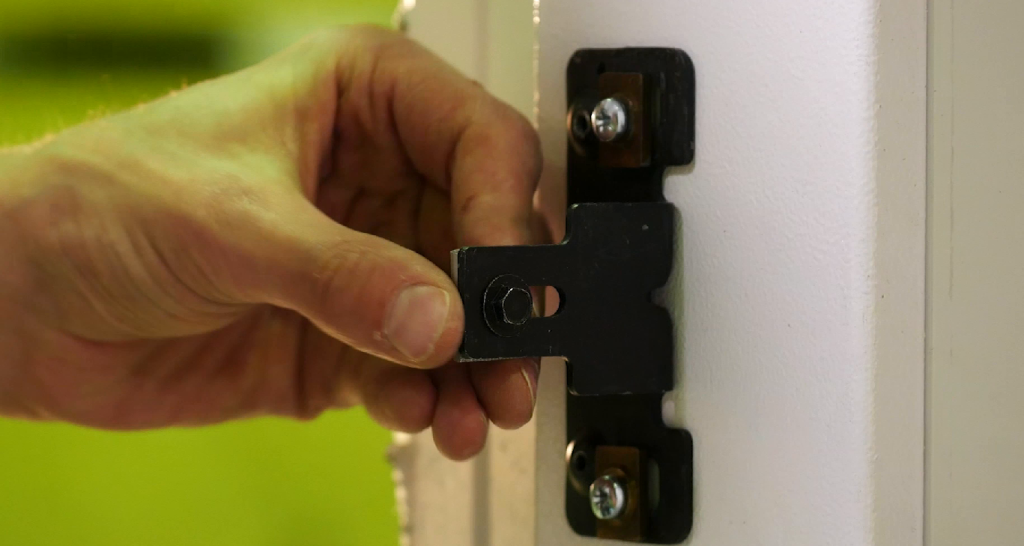

11. Отрегулируйте прижим уплотнителя со стороны замка путем изменения положения язычка защелки

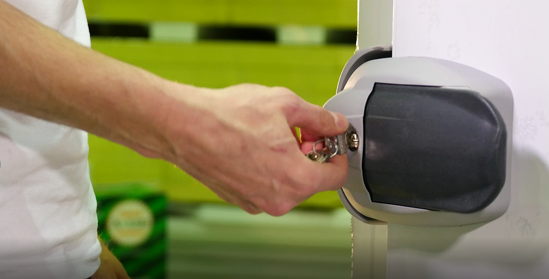

12. Проверьте закрытие замка

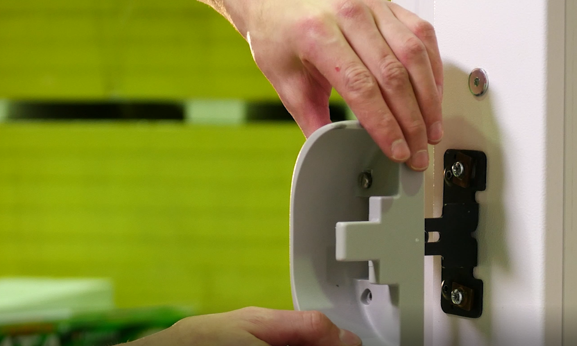

13. Установите и закрепите пластиковый корпус защелки

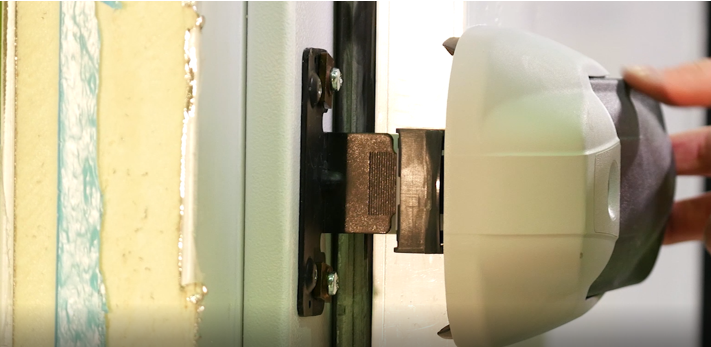

14. Если пластиковый корпус защелки задевает за внешнюю часть замка, отрегулируйте положение кронштейна защелки
15. Еще раз проверьте работоспособность замка
Чтобы снять замок «Фермод» необходимо повторить перечисленные шаги в обратной последовательности.
