Сэндвич-панели обладают прочностью к восприятию нагрузок от собственного веса, поэтому из них можно строить бескаркасные холодильные или морозильные камеры.

В этой статье мы пошагово разберем

• подробный монтаж холодильных камер из сэндвич-панелей
• как правильно смонтировать углы при строительстве холодильной камеры

Для монтажа вам понадобится следующие расходные материалы:

• крепежные саморезы
• анкерные болты
• силиконовый герметик и монтажная пена

А теперь перейдем к детальному описанию шагов монтажа холодильных камер из сэндвич-панелей.

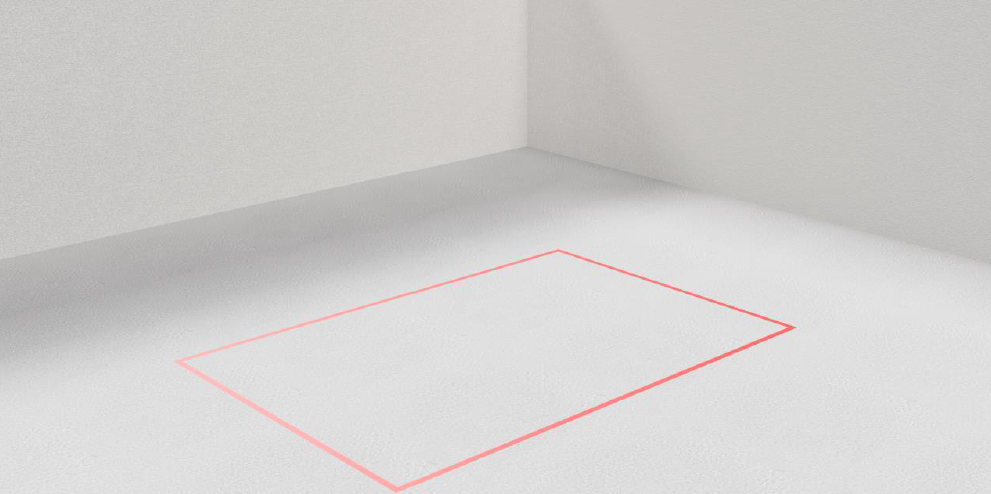

1. Разметьте на полу внешний габарит камеры

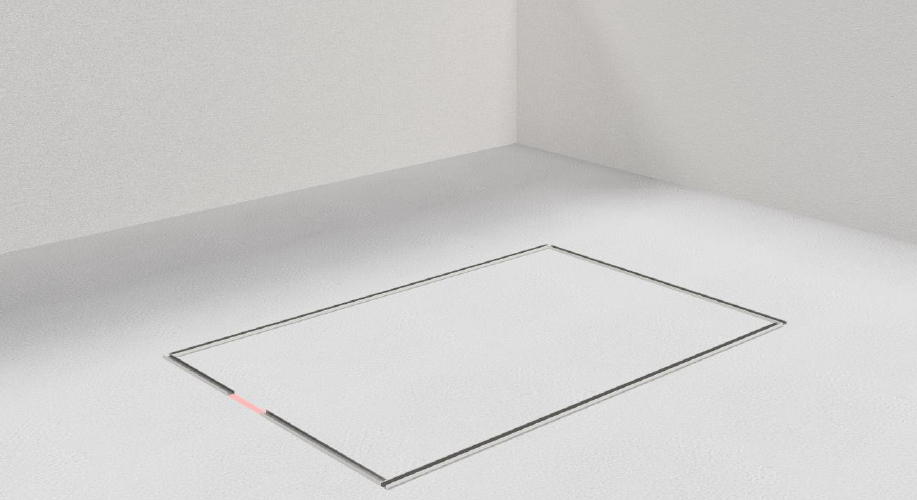

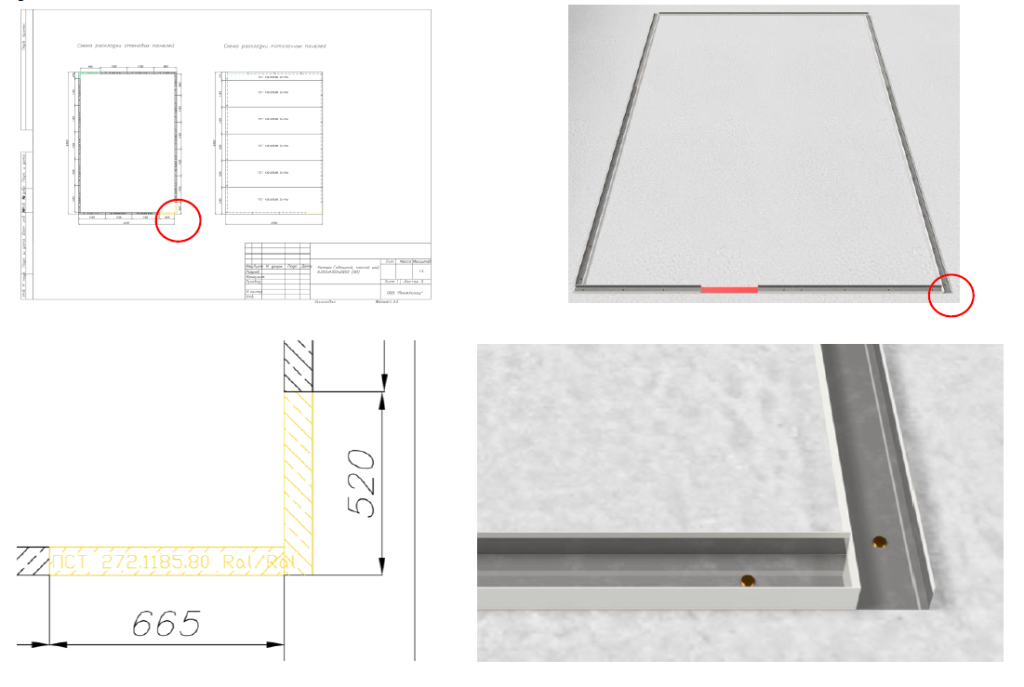

2. В соответствии со схемой сборки установите по разметке швеллер и закрепите его в пол с помощью анкеров

Углы швеллера необходимо выставлять в соответствии с расположением панелей на схеме сборки. Не устанавливайте швеллер в месте дверного проема.

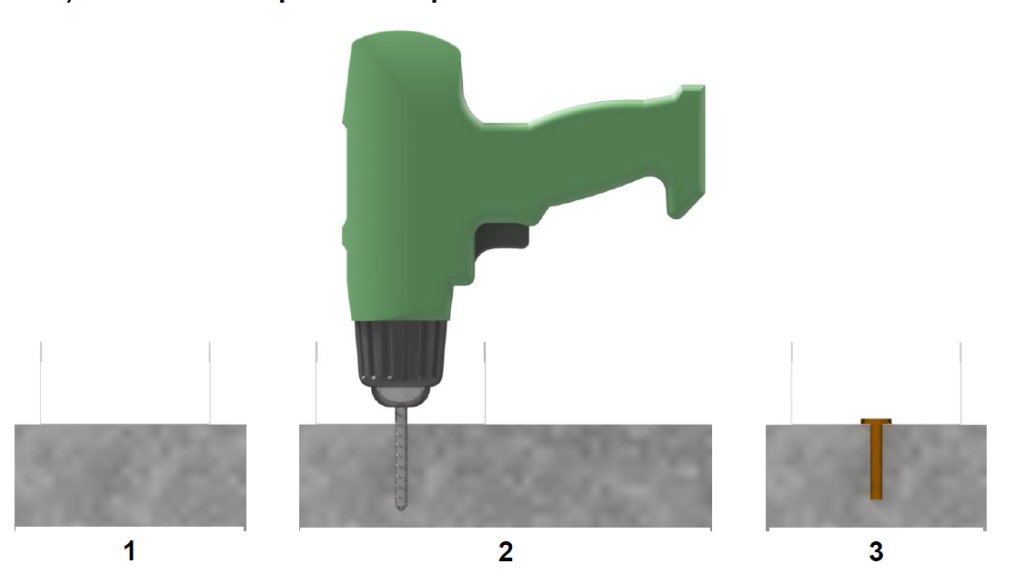

Для крепления швеллера необходимо:

• выставить швеллер по разметке
• просверлить отверстие в пол
• забить в отверстие анкер-клин

Анкер-клин необходимо устанавливать с шагом 500 мм.

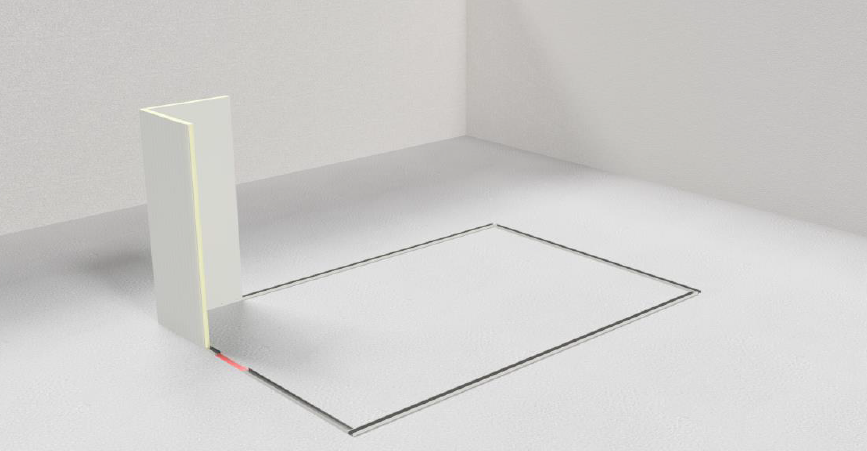

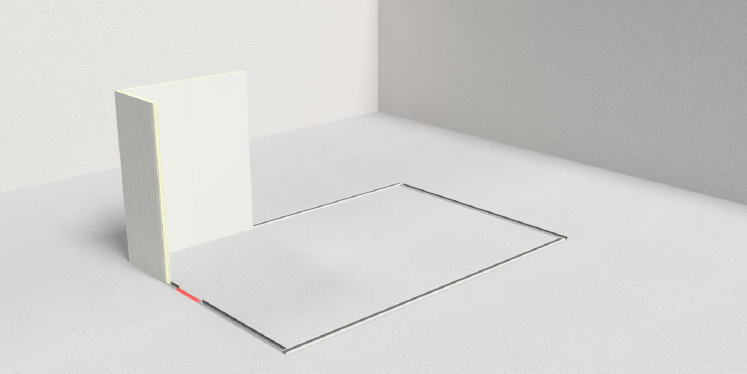

3. В соответствии со схемой сборки установите первый угол панели

Для этого необходимо:

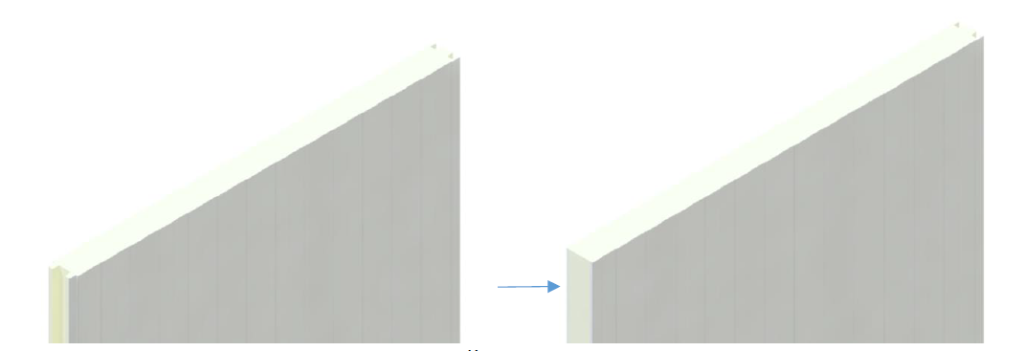

1. Срезать шип у одной панели

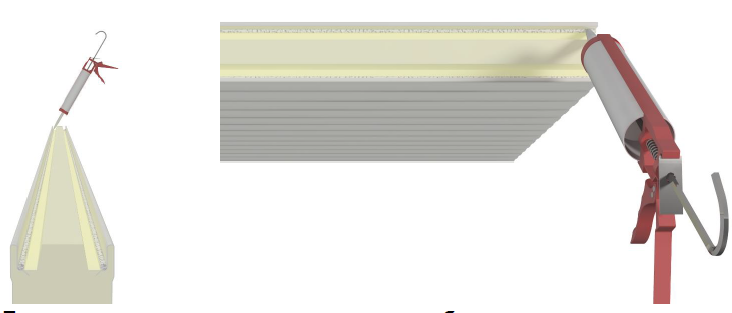

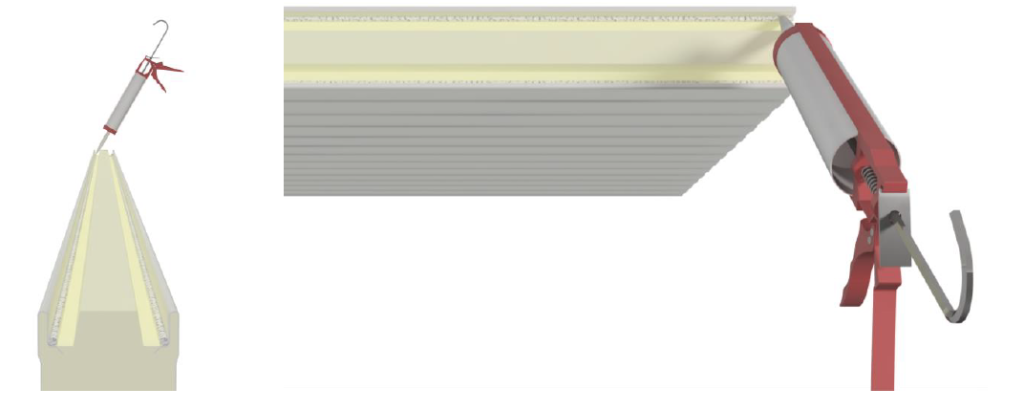

2. Нанести герметик в паз этой панели.

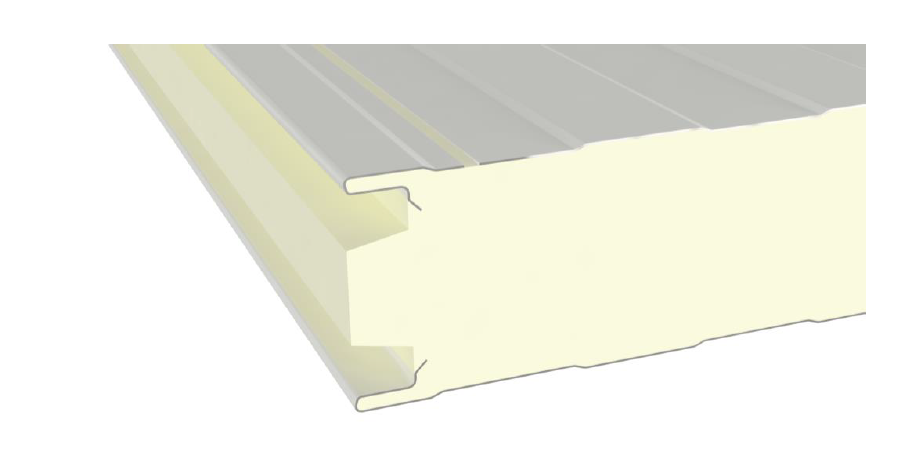

3. Для предотвращения мостика холода у сэндвич-панели, торец которой виден снаружи камеры, вырежьте полоску металла шириной 10 мм по всей длине панели.

4. Установите сэндвич-панели в швеллер.

5. Сэндвич-панели необходимо выставить таким образом, чтобы между ними образовался зазор 15 мм для дальнейшего запенивания.

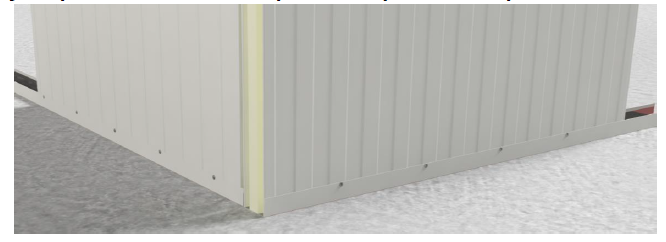

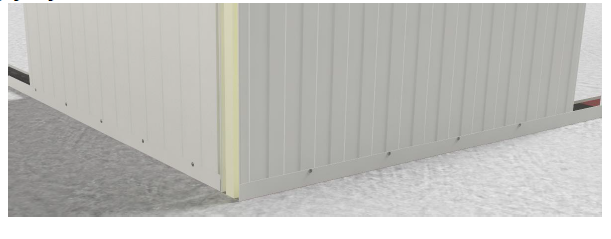

6. Снизу закрепите панели саморезами через швеллер.

4. Установите следующую панель в швеллер

1. Нанесите герметик в паз панели.

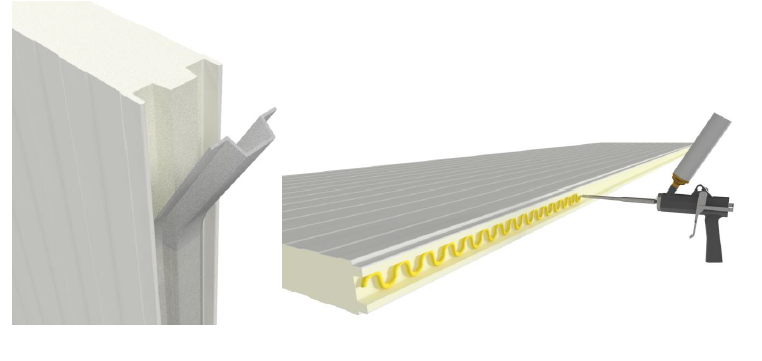

Если камера низкотемпературная, то с паза панели необходимо удалить пленку и нанести на шип панели монтажную пену. Если камера среднетемпературная, то удалять пленку и наносить пену необязательно.

2. Установите панель в швеллер и вставьте шип этой панели в паз уже установленной панели.

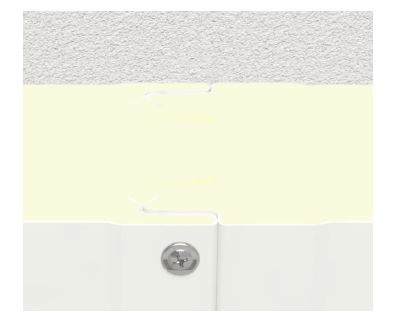

Допускается временно скрепить панели с помощью самореза, закрученного в замок панелей.

3. Снизу закрепите панель саморезами через швеллер аналогично первому углу.

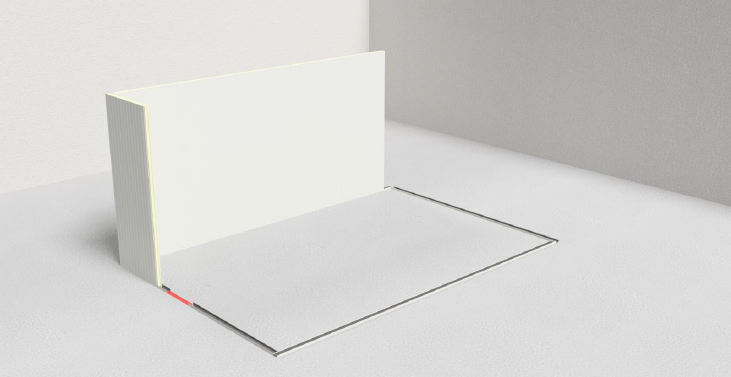

5. Продолжайте монтаж стены, как указано в разделе 4, до тех пор, пока панель не придется резать

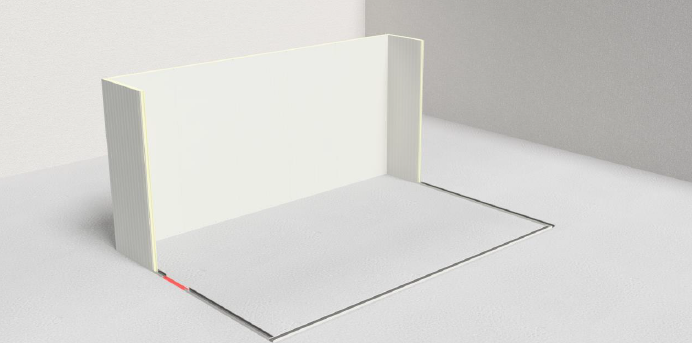

6. Монтаж второго угла

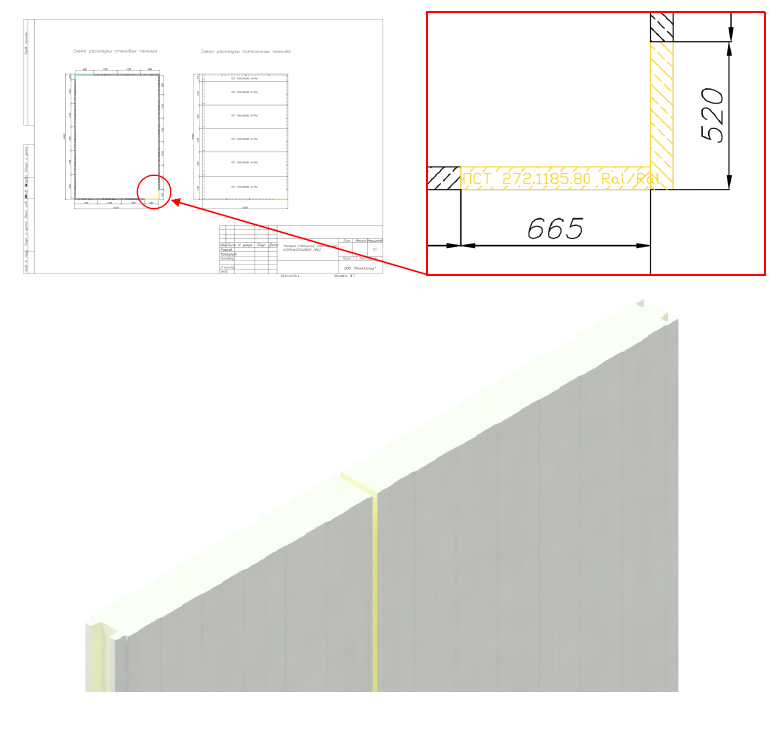

1. В соответствии со схемой сборки распилите сэндвич-панель на две части.

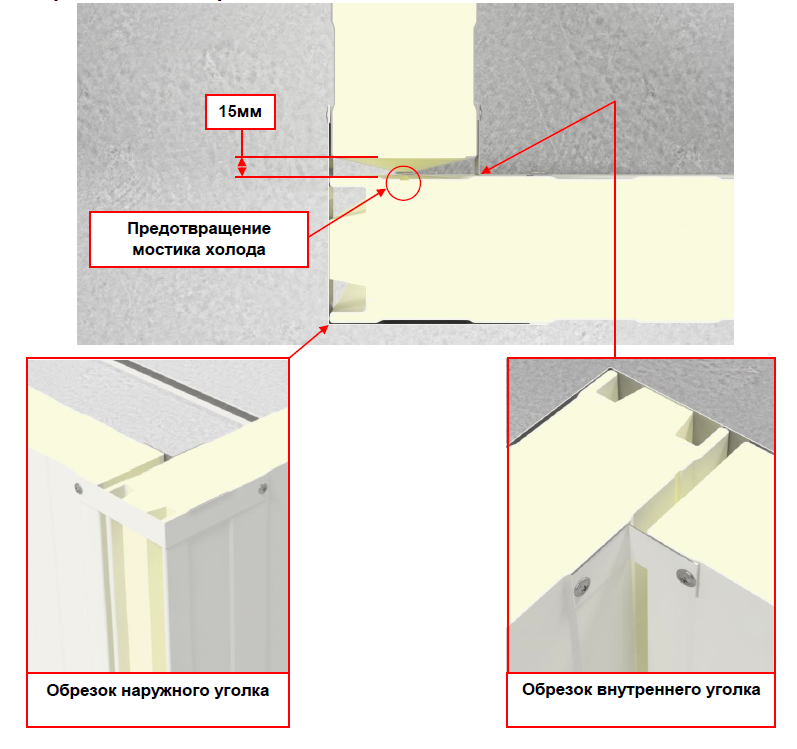

2. Выполните монтаж второго угла аналогично первому: выставьте зазор 15 мм, чтобы предотвратить мостик холода и закрепите панели с помощью обрезков уголков.

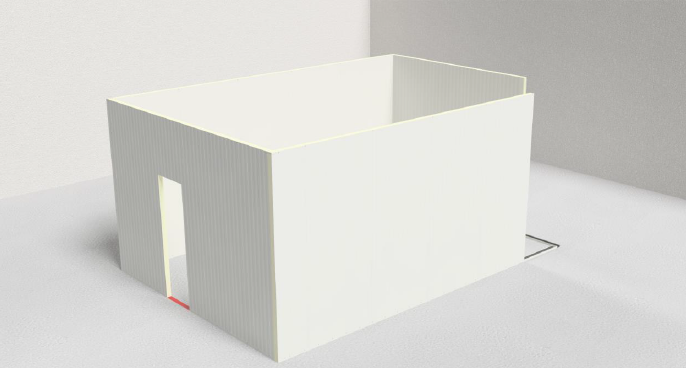

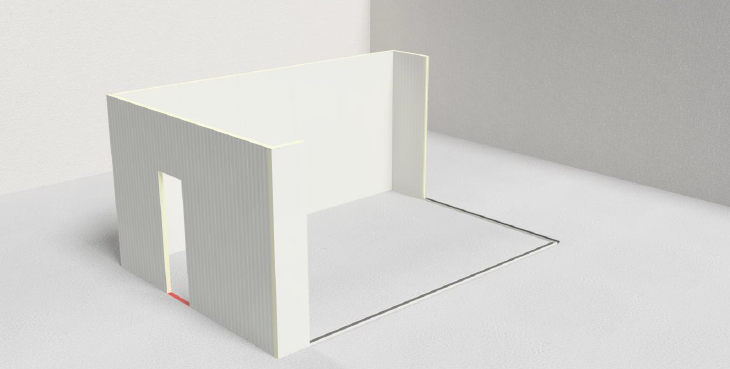

7. Смонтируйте вторую стену первого угла аналогично первой стене

В данном случае на второй стене камеры расположен дверной проем. Дверной проем не обозначается на схеме сборки камеры и ставится на усмотрение заказчика.

Допускается вырезать проем в двух смежных панелях, если ширина проема превышает 785 мм. Важно! Расстояние от края проема до замка сэндвич-панелей не должно быть меньше 200 мм.

Дверной проем следует вырезать в панелях перед их монтажом. Вырез проема в смонтированной стене по месту допускается, но не рекомендуется.

8. Монтаж третьего угла

1. В соответствии со схемой сборки распилите панель на две части.

2. Выполните монтаж третьего угла аналогично первым двум. Выставьте зазор 15 мм, чтобы предотвратить мостик холода и закрепите панели с помощью обрезков уголков.

9. Продолжайте монтаж стен, как указано в разделе 4, до тех пор, пока сэндвич-панели не придется резать

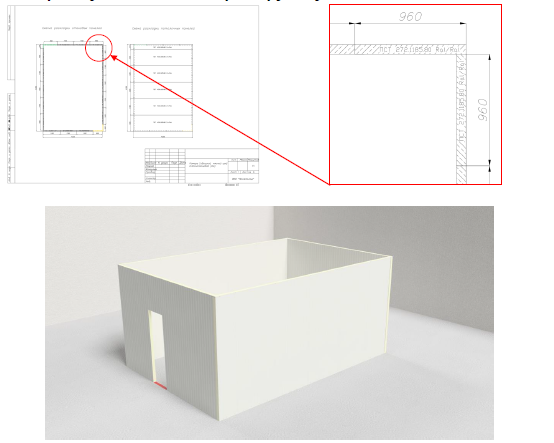

10. Монтаж четвертого угла

В соответствии со схемой сборки распилите панели и установите четвертый угол аналогично трем другим углам.

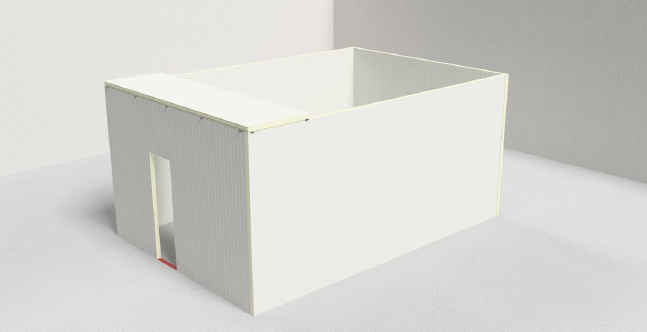

11. Установка первой потолочной панели

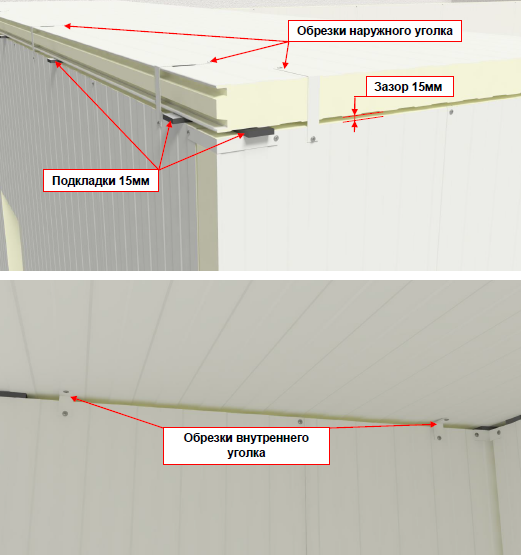

Установите первую потолочную панель с зазором 15 мм и выровняйте ее относительно внешних габаритов камеры, закрепите с помощью обрезков наружного и внутренних уголков.

12. Продолжайте монтаж потолочных сэндвич-панелей, как указано в разделе 4

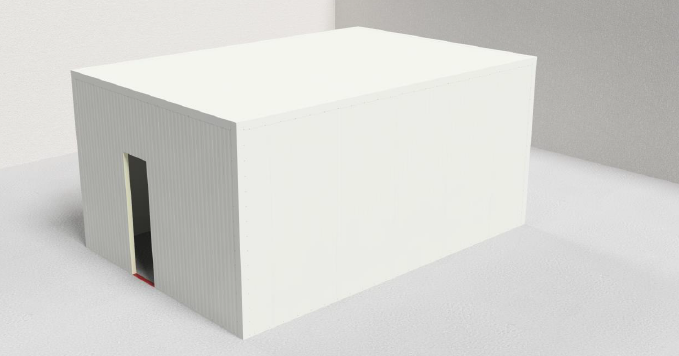

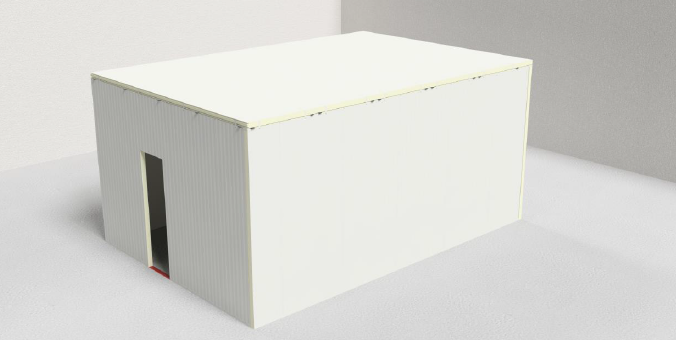

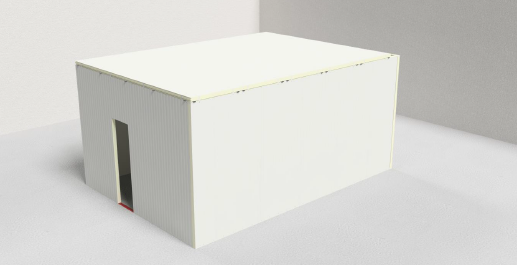

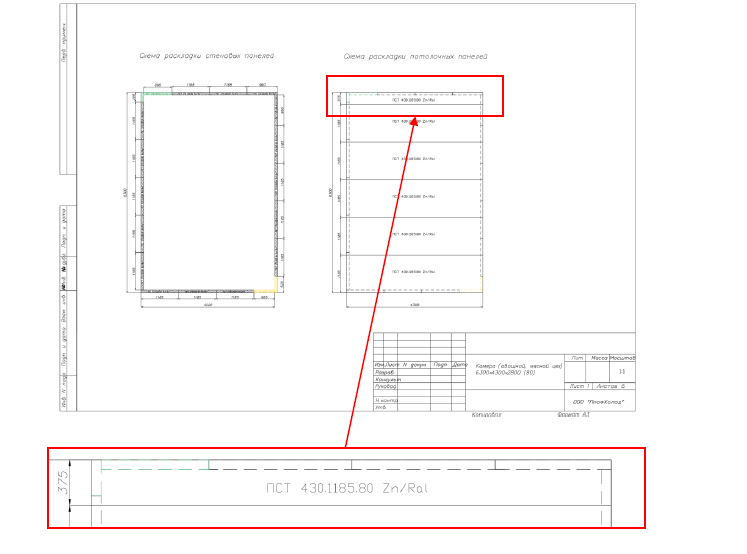

13. Установите последнюю потолочную сэндвич-панель

В соответствии со схемой сборки обрежьте и установите последнюю потолочную панель.

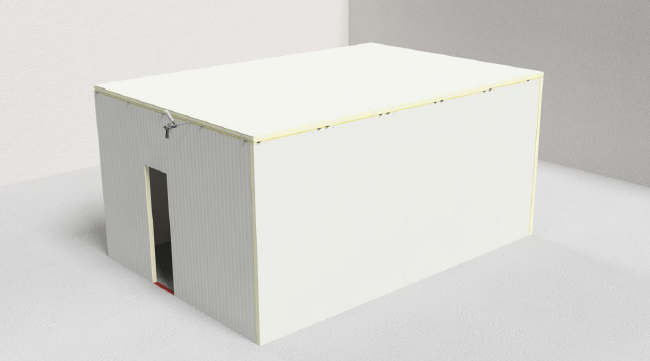

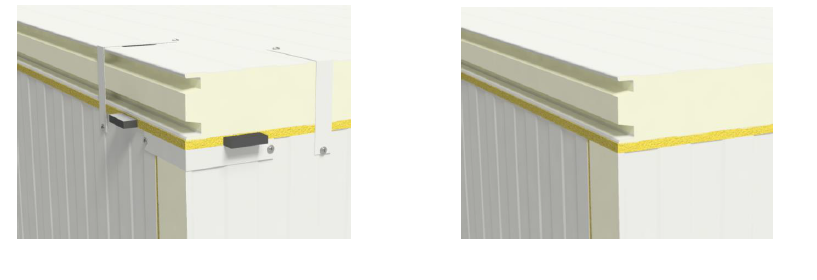

14. Запеньте все зазоры на углах и между потолком и стенами

После запенивания удалите подкладки 15 мм и запеньте места их установки, снимите обрезки уголков и фиксирующие саморезы с замков.

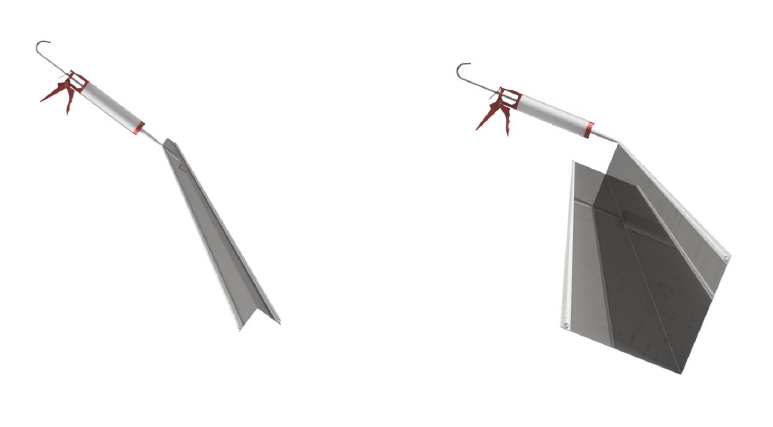

15. Установите фасонные элементы

Фасонные элементы крепятся с помощью саморезов. Перед монтажом необходимо нанести герметик на места прилегания фасонных элементов и панелей.

16. Установите дверное полотно

Теперь вы знаете, как построить холодильную камеру из сэндвич-панелей и как правильно монтировать углы!
Чтобы узнать, как установить дверь на холодильную камеру, смотрите подробные видеоинструкции на нашем сайте.
